新闻案例NEWS
您的位置:案例新闻 > 产品百科

钢带产生镰刀弯的原因及预防消除的方法

来源:鑫发金属      发布日期:2016-12-19      浏览:0

  国家级专家坐镇

1、缺陷特征
沿钢带长度方向的水平面上向一侧弯曲的现象称镰刀弯。

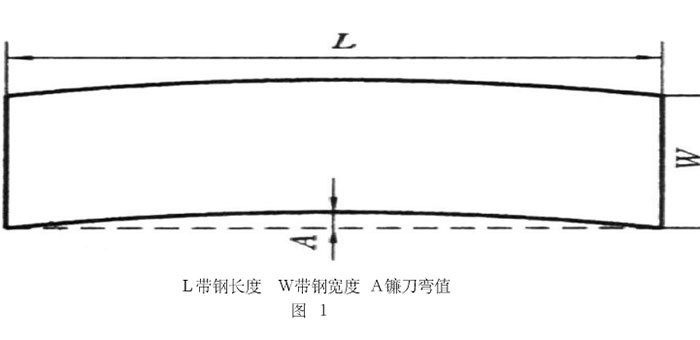

钢带镰刀弯-1


2、产生原因及危害
产生原因:
1)调整不当,使轧件两侧压下量不均,压下量过大或过小;
2)轧件两侧温度不均(阴阳面)影响,使轧制过程中延伸不一致;
3)进口导位间隙过大,安装不好,侧导板磨损严重;
4)轧辊冷却不均,膨胀不一致,轧辊磨损严重及产生局部粗糙,使轧辊横向窜动;
5)来料尺寸厚薄不均,导致精轧不平有镰刀弯、荷叶边;
6)轧辊轴承磨损不均,轴瓦磨偏或传动轴托架、支承棒损坏等,没及时调
整。
危害:影响钢带外观形象,严重时可能导致后序无法加工使用。
3、预防及消除方法
1)加强辊缝检查,保持两侧辊缝水平一致;
2)加强板坯加热和钢带冷却控制,保证钢带两侧温度均匀;
3)检查侧导板中心线及导板磨损情况;
4)检查轧辊两侧轴承磨损情况;
5)检查侧导板开口度,确保钢带对中。
        鑫发金属科研团队专业研发不锈钢精密钢带十八年之久,以稳定的品质,稳定的供应和专业的服务承诺每一位客户,主打超薄超硬SUS301精密钢带。同时其他产品包括SUS201、SUS304、SUS316等市面上应用最广泛的钢种,如需了解更多信息,可拨打鑫发全国统一电话0769—81311801询价。

【推荐阅读】

电话:0769-81311001
传真:0769-81311966
广东鑫发精密金属科技有限公司
地址:广东省东莞市中堂镇凤冲工业区湛凤路7号



奈斯特“Nisteel”鑫发公司品牌

© 2005-2019 广东鑫发精密金属科技有限公司 版权所有 粤ICP备12021972号
